Станция пенного пожаротушения — отдельный класс насосных станций, предназначенный для подачи раствора пенообразователя к пеногенераторам или пенным оросителям. Такие станции применяют там, где вода сама по себе не справляется с тушением: склады горючих жидкостей, нефтебазы, резервуарные парки, покрасочные и лакокрасочные производства, ангары и автостоянки с большим количеством техники.
Для чего нужна станция пенного пожаротушения
Пена — эффективное средство тушения горючих и легковоспламеняющихся жидкостей (класс пожара B): она изолирует поверхность от кислорода и препятствует повторному воспламенению. Станция пенного пожаротушения обеспечивает дозированную подачу концентрата пенообразователя в поток воды и создаёт нужное давление для доставки готового раствора к оросителям или пеногенераторам по СП 5.13130.
Из чего состоит станция
- насосный агрегат для воды (рабочий + резервный, по требованию СП — с автоматическим переключением);
- дозирующая система подачи пенообразователя (дозатор, насос-дозатор или эжекторная схема — выбирается по ТЗ и типу пенообразователя);
- ёмкость для хранения концентрата пенообразователя;
- шкаф управления и автоматики пожаротушения;
- обвязка, запорная и обратная арматура, КИП.
Как подобрать станцию под объект
Готовых типовых решений с фиксированными характеристиками НПК «Грааль» не продаёт — каждая станция пенного пожаротушения рассчитывается индивидуально под техническое задание заказчика. Для расчёта нужны:
- тип и площадь защищаемого объекта, класс пожарной опасности;
- требуемый расход раствора и интенсивность подачи (по СП 5.13130 для конкретной категории объекта);
- тип и кратность пены (низкая/средняя кратность), тип пенообразователя;
- требуемое давление в наиболее удалённой точке сети;
- требования к резервированию и автоматике, источник водоснабжения.
Чем подробнее техническое задание — тем точнее расчёт. Если ТЗ ещё не готово, в НПК «Грааль» помогают собрать нужные исходные данные по проекту.
Почему расчёт заказывают у производителя
НПК «Грааль» — производитель насосных станций и шкафов управления полного цикла: от расчёта и подбора оборудования до изготовления, поставки и пусконаладки. Это позволяет подобрать станцию пенного пожаротушения именно под параметры объекта, без переплаты за избыточную мощность и без компромиссов по надёжности автоматики.
Пример технического решения
НПК «Грааль» ведёт полный цикл проекта: от гидравлического расчёта и подбора оборудования до выпуска комплекта рабочей документации, изготовления на собственном заводе и пусконаладки. Ниже — пример технического решения станции пенного пожаротушения в блок-боксе, который показывает, какие параметры и узлы прорабатываются при проектировании под конкретный объект.
| Подача раствора | 5,2 л/с (18,7 м³/ч) |
| Напор на выходе | 58 м |
| Насосы | 2 × Ebara EVMSG 15-5, 5,5 кВт (1 рабочий + 1 резервный) |
| Запас пенообразователя | 600 л + резерв 600 л, дозирование 1/3/6 % |
| Дозирование | бак-дозатор с мембраной + пропорционер Ду80 |
| Шкаф управления | ШУН-ПП собственной разработки, с управлением электроприводной задвижкой |
| Электропитание | 3~380 В, 50 Гц, 2 ввода (I категория надёжности) |
| Блок-бокс | исполнение УХЛ1 (–45…+40 °C), сэндвич-панели 150 мм НГ, +5 °C внутри зимой |
| Масса | ≈ 5,5 т сухая / ≈ 6,8 т заправленная |
| Габариты (Д×Ш×В) | 6140 × 2775 × 2960 мм |

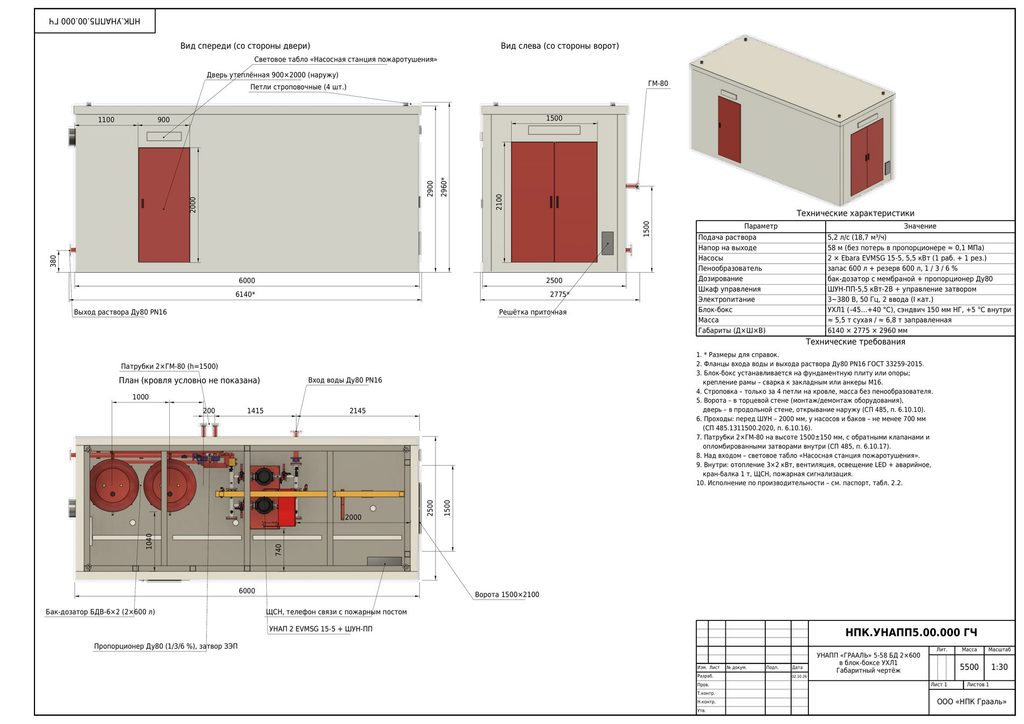

На каждый проект мы выпускаем полный комплект документации: габаритный чертёж, принципиальную гидравлическую схему, сборочные чертежи блок-бокса и узлов, спецификацию оборудования и материалов — с учётом требований СП 485.1311500.2020 и СП 5.13130 (проходы для обслуживания, высота патрубков для пожарной техники, световое табло, резервирование электропитания). Это конкретный пример одного из вариантов исполнения — реальные параметры вашей станции рассчитываются индивидуально по ТЗ.
Чтобы получить расчёт и коммерческое предложение по станции пенного пожаротушения, оставьте заявку на странице «Станции пожаротушения» или пришлите техническое задание — так же, как и для обычных станций водяного пожаротушения (что указать в ТЗ, читайте в отдельной статье).
